IDLink使用方法 ​

IDLink是实现数据快速接入标识解析体系的数据连接中间件，具备设备连接、系统连接、协议适配、数据转换、编码映射等服务能力。通过IDLink可实现设备、系统、平台等与企业节点打通，支撑设备、系统、平台之间的数据对接和互操作，从而提升智能化生产管控、产品精益化管理、数字化交付管理、全生命周期管理、供应链优化等场景应用水平。

本章节描述通过IDLink将生产系统的产品数据接入企业节点A，仓储系统的入库单数据接入企业节点B，并实现入库单标识关联产品标识。应用开发者无需调用接口，直接在企业节点系统中配置数据接入规则，即可完成元数据模板、标识注册、标识关联、数据权限等相关操作。

IDLink接入企业节点 ​

前置条件 ​

企业节点A、企业节点B已完成安装

操作步骤 ​

  1. 登录企业节点商业版系统，进入【标识数据连接中间件接入】菜单

  2. 点击“接入标识数据连接中间件”按钮，填写中间件的名称、地址，并生成密钥对。密钥对需要在部署的标识数据连接中间件服务中进行配置，用于两个系统交互认证

后续步骤 ​

企业节点的操作用户创建元数据模板。

元数据模板创建 ​

前置条件 ​

企业节点A已完成安装，并申请企业前缀 88.608.24060301

操作步骤 ​

  1. 企业节点A的操作用户登录企业节点商业版系统，进入【元数据模板】菜单

  2. 点击“新建元数据”按钮，创建产品元数据模板

  3. 创建完成后，产品元数据模板为“未发布”状态（即为草稿），点击“发布”按钮，产品元数据模板发布为正式态

后续步骤 ​

  1. 依据已创建的产品元数据模板进行元数据模板授权
  2. 当该步骤创建的产品元数据模板权限为“公开”时，则可直接进入元数据模板关联步骤

元数据模板授权 ​

前置条件 ​

  1. 产品元数据模板创建完成
  2. 导入B企业标识身份组

操作步骤 ​

  1. 企业节点A的操作用户登录企业节点商业版系统，进入【元数据模板】菜单

  2. 选择产品元数据模板，点击“管理”按钮

  3. 将产品元数据模板授权给仓储系统的标识身份

后续步骤 ​

仓储系统可查看元数据模板授权通知，并完成对产品元数据模板的关联。

说明：当元数据模板的权限定义为“公开”时，则不需要执行元数据模板授权操作。

元数据模板授权通知 ​

前置条件 ​

企业节点A的操作用户，已将产品元数据模板授权给仓储系统的标识身份。

操作步骤 ​

企业节点B的操作用户登录企业节点商业版系统，查看授权通知。

后续步骤 ​

仓储系统创建入库单元数据模板并关联产品元数据模板。

元数据模板关联 ​

前置条件 ​

  1. 已完成产品元数据模板创建发布
  2. 若产品元数据模板“非公开”，则需完成产品元数据模板授权

操作步骤 ​

  1. 企业节点B的操作用户登录企业节点商业版系统，进入【元数据模板】菜单

  2. 新建入库单元数据模板，并在实体设计中，关联A企业产品元数据

后续步骤 ​

前往同类数据授权，对产品标识数据进行授权。

同类数据授权 ​

前置条件 ​

  1. 已完成产品元数据模板创建
  2. 导入B企业标识身份组

操作步骤 ​

  1. 前往标识注册页面，找到对应元数据模板，对元数据字段进行授权。如此该元数据模板下的所有标识数据，均遵循该数据权限策略

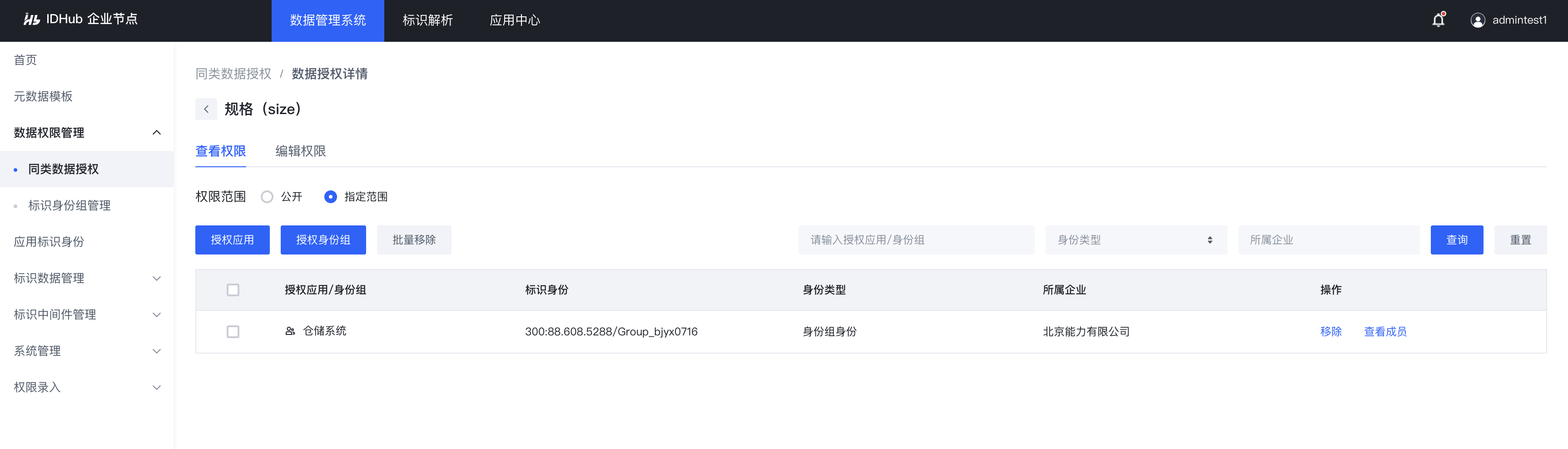

  2. 如图所示，我们将“箱码”、“产品”、“生产时间”字段设定为查看公开权限，将“规格”、“原料”、“关联入库单”查看权限授权给仓储系统

  3. 未将“规格”、“原料”、“关联入库单”查看权限授权给仓储系统时，在企业节点B解析产品标识，只能查看公开字段

  4. 将“规格”、“原料”、“关联入库单”查看权限授权给仓储系统时，在企业节点B解析产品标识，可查看公开字段和被授权的字段

后续步骤 ​

  1. A企业产品数据接入企业节点
  2. B企业入库单数据接入企业节点

产品数据接入企业节点 ​

前置条件 ​

A企业完成产品元数据模板创建。

操作步骤 ​

  1. 新建数据源，连接生产系统的数据库

  2. 新建数据查询通道，选择产品元数据模板

  3. 新建基础映射关系，选择生产系统库的产品数据库表，勾选映射字段，并标记主键，构建SQL

    点击【数据预览】，可以查询出已勾选字段的值

  4. 进入数据映射环节，选择元数据字段，与表中勾选的字段做一一映射

  5. 进入标识编码映射环节，系统自动构建映射关系，生成标识编码。标识编码规则为：元数据模板的标识编码+企业私码

后续步骤 ​

截止此时，数据连接通道配置完成，可解析接入的产品标识

入库单数据接入企业节点 ​

前置条件 ​

B企业完成入库单元数据模板创建并关联产品元数据模板。

操作步骤 ​

  1. 新建数据源，连接仓储系统的数据库

  2. 新建数据查询通道，选择入库单元数据模板

  3. 新建基础映射关系，选择入库单数据库表单，勾选映射字段，并标记主键，构建SQL

  4. 进入数据映射环节，选择元数据字段，与表中勾选的字段做一一映射

  5. 基于入库单元数据模板与产品元数据模板的关联关系，新建数据引用映射关系，勾选关联字段，进行关联字段映射

  6. 进入标识编码映射环节，系统自动构建映射关系，生成标识编码。标识编码规则为：元数据模板的标识编码+企业私码

后续步骤 ​

数据连接通道配置完成，可解析接入的入库单标识。 可根据标识编码规则，进行解析，查看标识数据关系图。

标识解析 ​

前置条件 ​

企业节点A完成产品数据接入 企业节点B完成入库单数据接入

操作步骤 ​

  1. 打开标识解析页面，输入产品标识，进行解析

  2. 输入入库单标识，进行解析

标识数据关系图 ​

前置条件 ​

  1. A企业完成产品数据接入
  2. B企业完成入库单数据接入

操作步骤 ​

  1. 打开标识数据关系图页面

  2. 输入入库单标识编码，进行解析

  3. 关联数据中，点击关联产品的标识编码进行解析，形成关联关系图
